高性能和普通型濾波器有什么不同之處

高性能濾波器和普通型濾波器在性能和濾波效果上存在顯著差異。以三安培為代表分析高性能濾波器和普通型濾波器的區別：

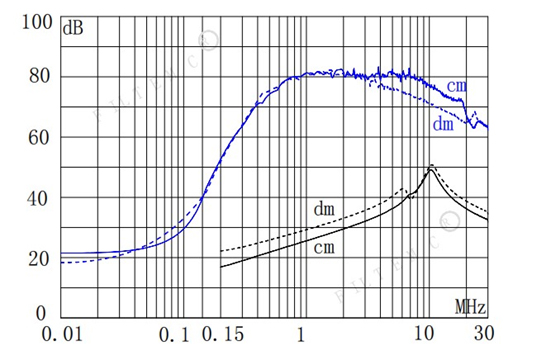

從上圖曲線可看出：

1.高性能濾波器和普通型濾波器的濾波范圍不同。普通型濾波器有效濾波范圍為 150KHz~30MHz，而高性能濾波器有效濾波范圍10KHz~30MHz，高性能濾波器的濾波范圍濾波范圍更廣。由于濾波范圍不同，這就決定了高性能濾波器和普通型濾波器工作性能本質大大不同。高性能濾波器從 10KHz 干擾信號開始有較好的衰減作用，而普通型濾波器對于低頻干擾信號濾波能力較弱，只有干擾信號頻率大于 150KHz 時才開始有較好的衰減作用。

2.高性能濾波器和普通型濾波器在同一頻點的濾波效果不同。舉例說明，如在頻率為 1MHz 時，以共模插入損耗為例，普通型濾波器的濾波是 30dB，高性能濾波器的濾波是 80dB。從整體曲線可看出，高性能濾波器的濾波能力要遠高于普通型濾波器的濾波能力。

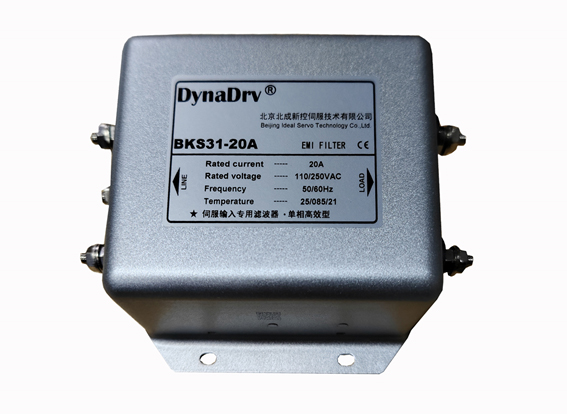

根據應用場合，并依據 CCITT 國際標準005ITT15101-84,08.03、《濾波器、網絡(luò )和延遲線的測試規范》以及 UL1283 《電磁干擾濾波器》，北京北成新控伺服技術有限公司開發了專用于伺服電機及相關工業自動化設備的伺服專用高性能濾波器BKS系列，以及基于變頻器在工作時對電網及其它數字、電子設備產生 干擾的頻域特性專門設計的變頻器專用高性能濾波器BKI系列。這兩款濾波器由無源器件（L、C、R）組成的無源低通濾波器，采用了濾波器與接入端的阻抗失配原理，濾波范圍在 10KHz~30MHz，能有效抑制沿電源線傳導的 EMI 干擾。因此，它們的濾波范圍廣、低頻濾波效果好，為工業自動化設備提供了穩定、可靠的運行環境。
