伺服電機如何選型?

伺服電機在自動化領域產品中扮演著重要角色，通常用于項目中較精確的速度或位置控制部件的驅動。在面臨多樣化的選型需求時，如何正確選擇合適的伺服電機成為一項重要任務。下面我們將分享一些經驗，以幫助您快速選取適用的伺服電機。

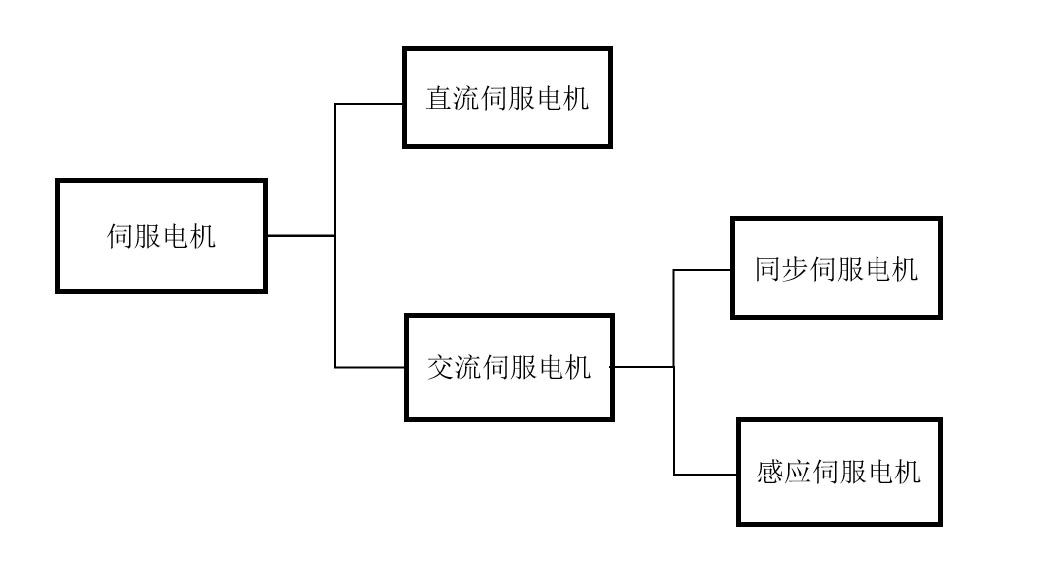

按伺服電動機使用電源性質不同，可分為直流伺服電機和交流伺服電機。

接下來，我會(huì )使用我們銷售量較高的安川同步伺服電機來介紹一個簡單的選型流程。

1、在進行選型計算之前，需要首先確定機構末端的位置和速度要求，并進一步確定傳動機構。接下來，需要確定機構的類型以及細節數據，例如滾珠絲桿的長度、直徑、行程和帶輪直徑等。

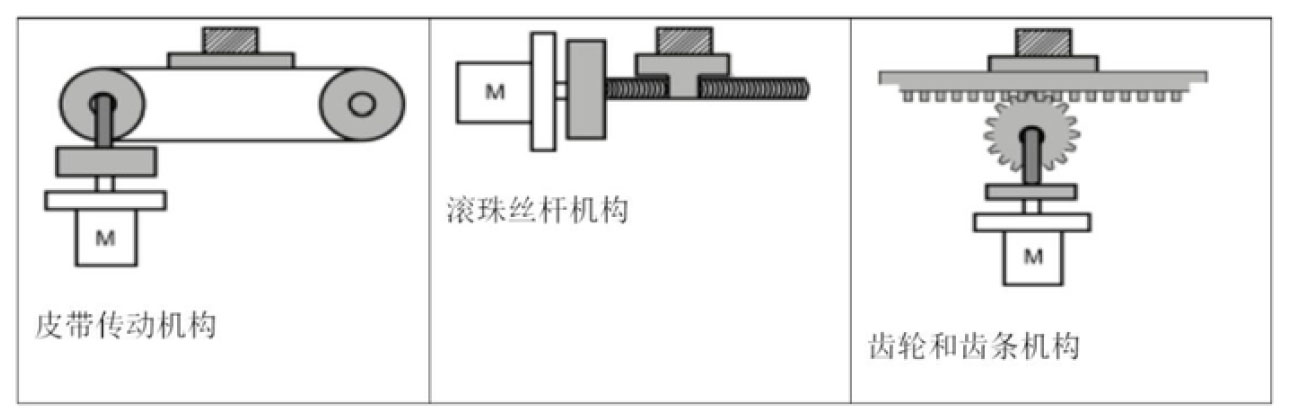

三種典型的負載機構類型如下圖所示：

2、確定動作模式包括決定控制對象部分動作模式、時間與速度關系，將控制對象的動作模式轉化為電機軸上的動作形式，以及確定運行模式，其中包括加速時間、勻速時間、減速時間、停止時間、循環時間和運動距離（L）等參數。
3、負載的慣量、轉矩和轉速（經換算可得到電機軸上的全負載慣量和全負載轉矩）。
4、定位精度（確認編碼器的脈沖數是否滿足系統要求規格的分辨率）。
5、使用環境（如環境溫度、濕度、使用環境大氣及振動沖擊等等）。在進行完以上的計算之后，根據以上的信息我們基本可以進行初步的電機選定。
在選擇相應的伺服電機規格時，需要關注以下六個方面。這些信息通常會(huì )在電機的銘牌上顯示，當然在選型手冊上也會(huì )提供更全面和詳細的信息：
1、電機容量（W）
2、電機額定轉速
3、額定扭矩及最大扭矩（N ? m）
4、轉子慣量（kg ? ㎡）
5、抱閘（制動器）（根據動作機構的設計，考慮在停電狀態或靜止狀態下，是否會(huì )造成對電機的轉動趨勢。如果有轉動趨勢，就需要選擇帶抱閘的伺服電機）
6、體積、重量、尺寸
選擇伺服電機的容量時，請使用本公司的支持工具“AC伺服容量選型程序SigmaSize+”。使用SigmaSize+后，僅需根據畫面內容進行選擇和輸入，即可選擇適宜的伺服電機容量。SigmaSize+可從本公司網站(http://www.yaskawa.com.cn)下載。

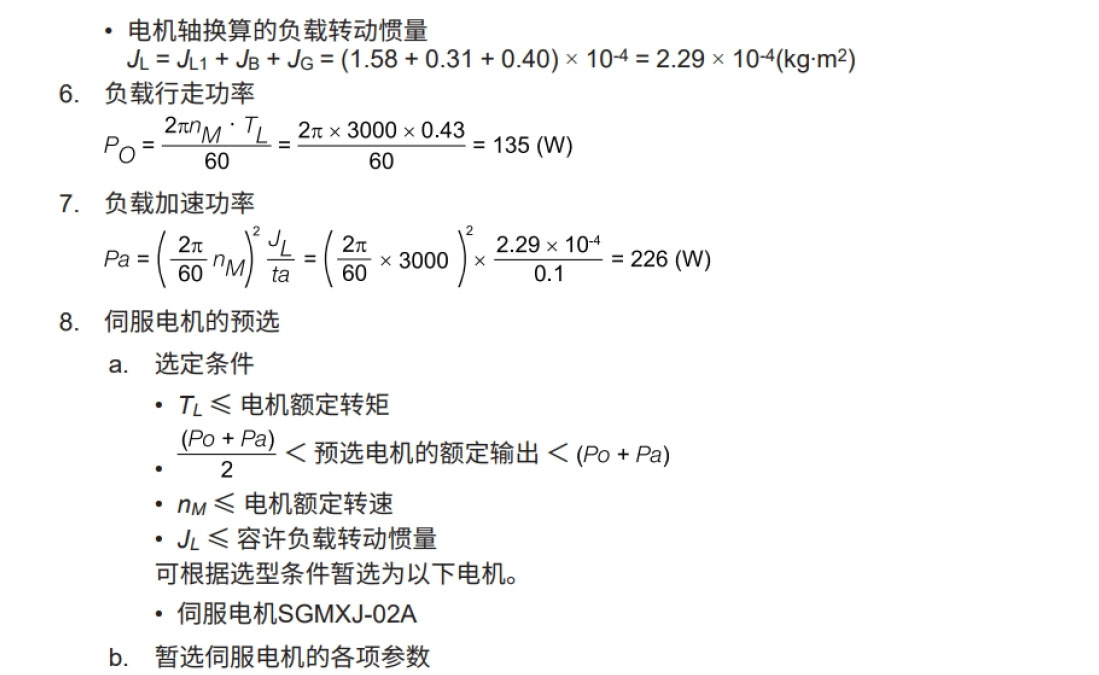

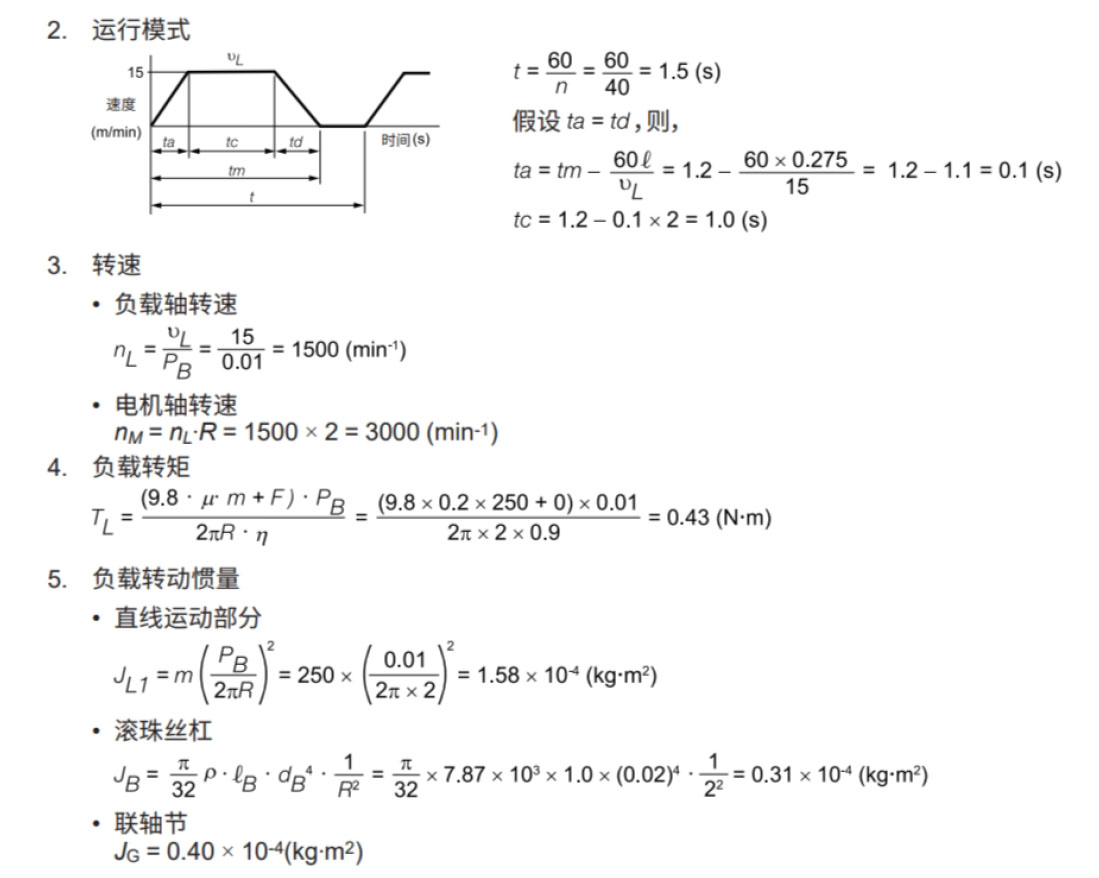

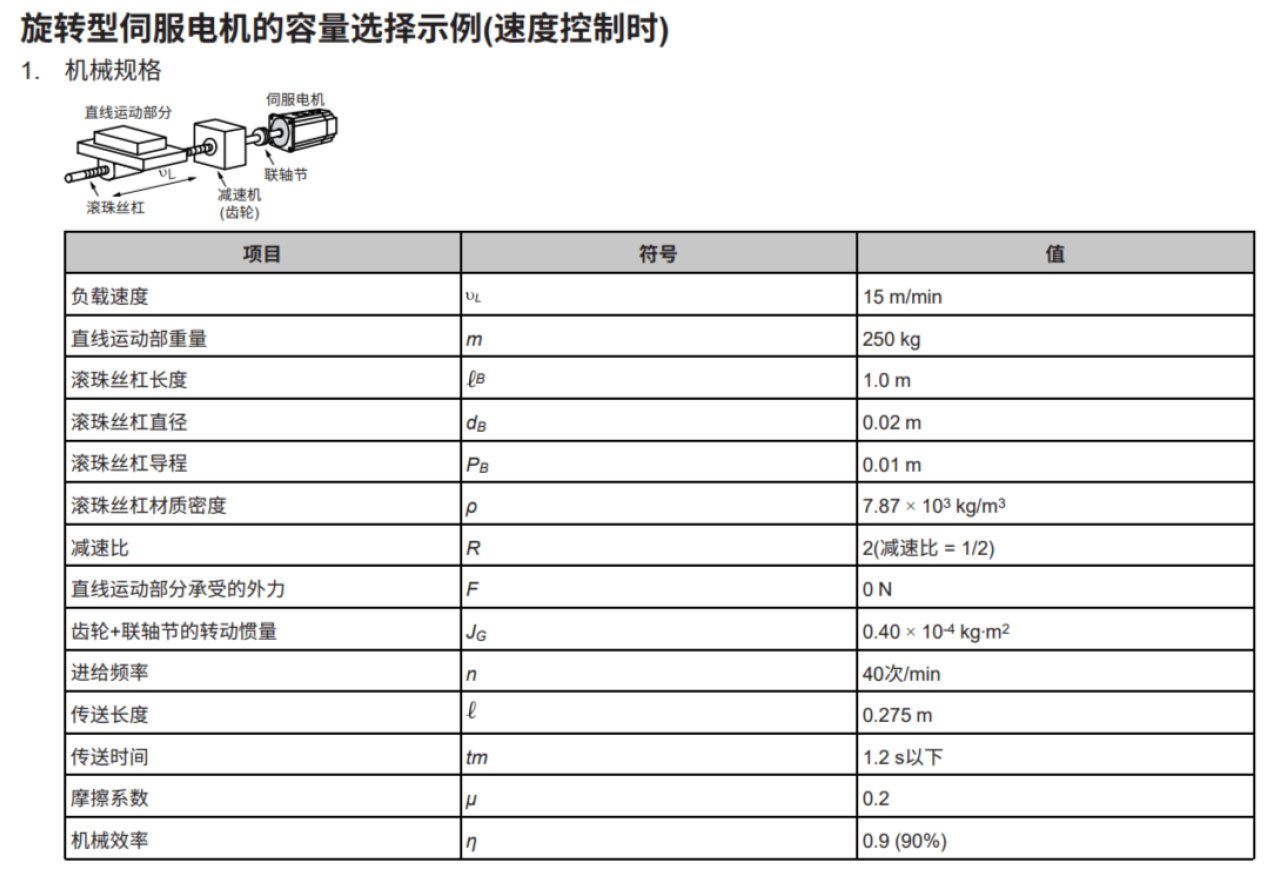

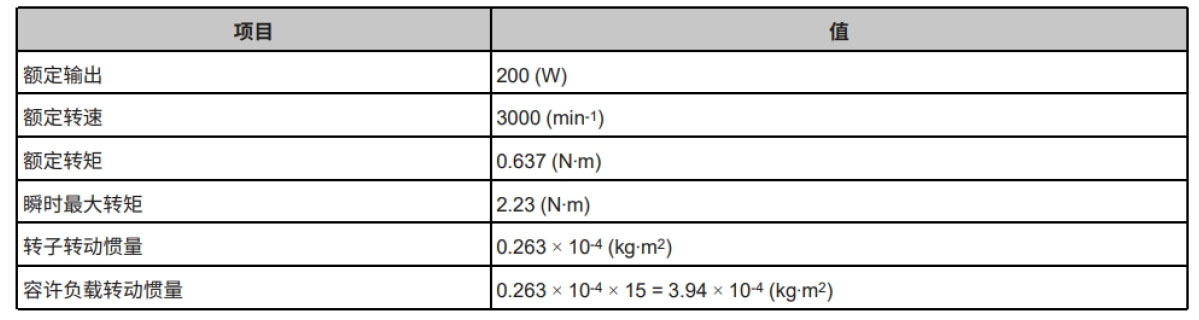

不使用上述工具，通過手動計算來選擇伺服電機的容量時，請參考以下選型示例的步驟
